[AN101] 附加存储区烧录(SP8 / SP16)

2019/4/9 14:59:21      点击:

关联产品: SP8系列(不包含SP8-A), SP16系列

软件: FlyPRO


部分芯片存在额外的储存区, 例如Winbond的SPI FLASH有3x256字节的Security Register, MXIC的有额外的OTP区域等.

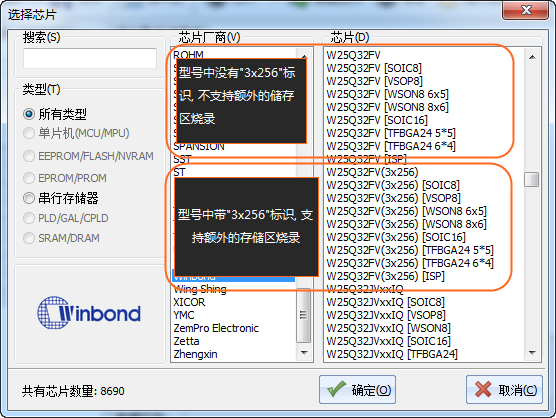

在烧录器软件FlyPRO会将此类带有附加存储区域的芯片分成2种型号用于选择, 例如Winbond的芯片W25Q32FV:

不同的厂家标识方式不同, WINBOND/GIGADEVICE的标识为"3x256", "3x512", "2x1024"等..., MXIC的标识为"OTP".

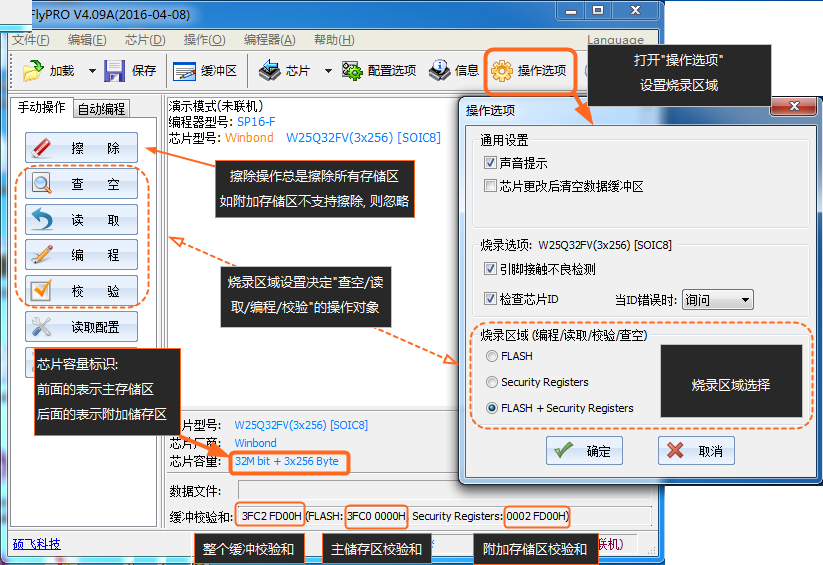

在选择有额外存储区的芯片后, 需要在软件的“操作选项”中选择需要的烧录操作区域, 如下图:

说明:

操作选项中的"烧录区域"用于设定"编程/读取/校验/查空"的操作对象。

如选择"FLASH"则相应操作仅对FLASH区域进行操作;

如选择“Security Registers”则仅对Security Registers区域进行操作;

选择"FLASH+Security Registers"将同时对这两个区域进行操作。




如果用于脱机模式(含机台控制方式), 在"下载脱机数据"窗口会有烧录区域选项, 如下图:烧录区域
